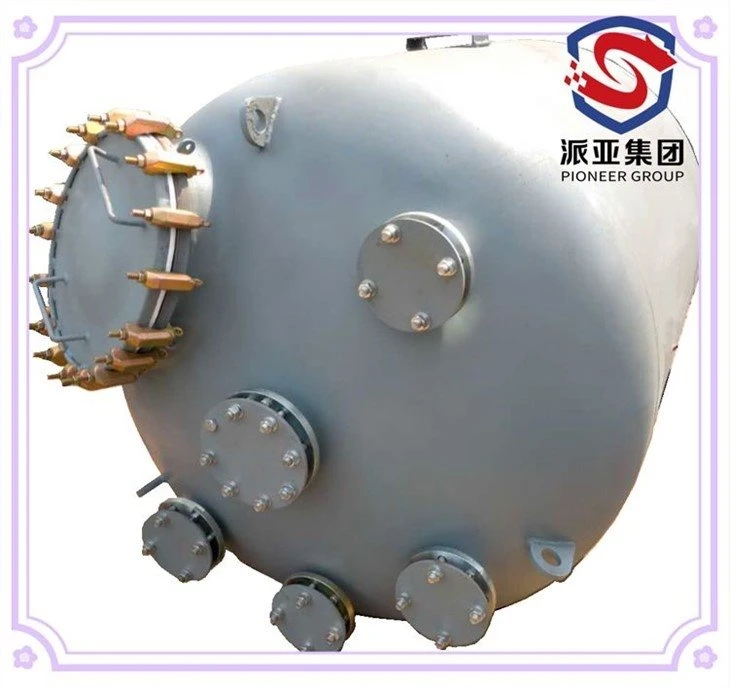

लंबवत ग्लास लाइन स्टोरेज टैंक

ग्लास लाइनेड स्टोरेज टैंक / रिसीवर संक्षारक रसायनों या उच्च शुद्धता वाले फार्मास्यूटिकल्स के भंडारण और रोकथाम के लिए एक आदर्श है। वर्टिकल टाइप ग्लास लाइनेड स्टोरेज टैंक / रिसीवर में छोटे फर्श क्षेत्र का अग्रिम होता है, लेकिन क्षमता क्षैतिज प्रकार से छोटी होती है, और डिजाइन के दौरान हवा के भार और तरल स्थिर भार पर विचार करना चाहिए।

वर्टिकल टाइप ग्लास लाइनेड स्टोरेज टैंक / रिसीवर में भी दो तरह के ट्रक्चर होते हैं: ओपन या फ्लैंग्ड स्ट्रक्चर, फुल क्लोज या मोनोब्लॉक टाइप।

वर्टिकल फ्लैंग्ड टाइप ग्लास लाइनेड स्टोरेज टैंक / रिसीवर रासायनिक भंडारण के लिए ग्लास-लाइनेड स्टील वेसल का एक प्रकार है। इसमें एक पोत निकाय और एक अलग करने योग्य कवर शामिल है, और एक निकला हुआ किनारा, एक गैसकेट और हुक के आकार के क्लैंप द्वारा पोत के शरीर को जोड़ने और सील करने वाला कवर शामिल है। कवर को खोलकर साफ करना, रखरखाव करना और मरम्मत करना आसान है।

वर्टिकल मोनोब्लॉक टाइप ग्लास लाइनेड स्टोरेज टैंक / रिसीवर रासायनिक भंडारण के लिए एक प्रकार का फुल-क्लोज्ड वेल्डेड ग्लास-लाइनेड स्टील वेसल है। बड़े मुख्य उद्घाटन के बिना शीर्ष सिर की ताकत को अधिकतम करें और उच्च दबाव रेटिंग की अनुमति दें।

ग्लास लाइनेड स्टोरेज टैंक / रिसीवर का सामान्य डिज़ाइन बिना जैकेट वाली संरचना है, जिसे अनुकूलित के रूप में हीट एक्सचेंज के लिए यू टाइप जैकेट या सेमी-कॉइल टाइप जैकेट या इनर कॉइल असेंबली भी किया जा सकता है।

मानक उत्पाद विशिष्टता

निर्माण प्रक्रिया

हमारे ग्लास लाइन वाले उपकरणों की विशेषताएं

जंग प्रतिरोध - आंतरिक लाइन वाला ग्लास एसिड और क्षार द्वारा जंग के लिए बेहद प्रतिरोधी है (हाइड्रोफ्लोरिक एसिड और गर्म केंद्रित फॉस्फोरिक एसिड को छोड़कर)

एंटी-स्टिक - कई सामग्री कांच से नहीं चिपकेगी, लेकिन धातु से चिपकेगी

शुद्धता - इनर लाइनेड ग्लास में भोजन और दवा अनुप्रयोगों के लिए उच्च गुणवत्ता मानक हैं

लचीलापन - ग्लास लाइन वाला स्टील विभिन्न प्रकार की रासायनिक स्थितियों को संभाल सकता है

साफ करने में आसान - कांच की परत की सतह त्वरित, आसान सफाई और नसबंदी को सक्षम बनाती है

उत्प्रेरक प्रभाव की अनुपस्थिति - विभिन्न विदेशी धातुओं से बने जहाजों में होने वाले उत्प्रेरक प्रभाव की संभावना को समाप्त करता है

अर्थव्यवस्था - लागत स्टेनलेस स्टील और अधिकांश मिश्र धातुओं के बराबर है

उत्कृष्ट इन्सुलेशन - 20 केवी उच्च आवृत्ति स्पार्क परीक्षण कब होता है, इलेक्ट्रिक स्पार्क लाइन वाले गिलास में प्रवेश नहीं कर सकता है

तापमान प्रतिरोध - तापीय चालकता धातु का केवल 1 से 0.1 प्रतिशत है

प्रभाव प्रतिरोध - बेहतर उत्पादों का प्रभाव प्रतिरोध 260*10-3J . है

अनुकूलित डिजाइन - ग्राहक की स्थिति और आवश्यकता के अनुसार डिजाइन और निर्माण

ग्लास लाइन वाले उपकरणों के लिए आवेदन मीडिया और संचालन की शर्तें

प्रमुख कारखाना निरीक्षण

स्टील सब्सट्रेट के लिए यांत्रिक प्रदर्शन परीक्षण

क्लैंप के लिए तन्य शक्ति परीक्षण

टेस्ट बार या ब्लॉक के साथ ग्लास लाइनिंग/तामचीनी के लिए जंग रोधी प्रदर्शन परीक्षण

हेड के साथ वेल्ड संयुक्त निरीक्षण: RT-100 प्रतिशत और शेल: RT-20 प्रतिशत

नोजल स्थिति और समतलता निरीक्षण

फायरिंग के बाद लाइन में लगी कांच की परत के लिए दृश्य निरीक्षण

फायरिंग के बाद कांच की मोटाई का पता लगाना

फायरिंग के बाद कांच की परत के लिए 20kV स्पार्क टेस्ट

जैकेट और पोत के लिए हाइड्रोलिक परीक्षण

10kV स्पार्क टेस्ट और डिलीवरी से पहले लाइन में लगी कांच की परत का निरीक्षण पूरा करें

निर्माण और सहायक सामग्री की सामग्री

शैल/पोत/जैकेट - प्रसिद्ध ब्रांड से Q235B(GB/T 3274-2017) / Q245R या Q345R (GB/T 713-2014)

हाई-नेक निकला हुआ किनारा/मैनहोल निकला हुआ किनारा/नोजल - Q235B(GB/T 3274-2017)/10# या 20# जाली स्टील (NB/T 47008-2017)

क्लैंप - 35# जाली इस्पात(NB/T 47008-2017) सतह जस्ता-प्लेटेड या क्रोम-प्लेटेड के साथ

स्प्लिट बैकिंग निकला हुआ किनारा- Q245R (GB/T 713-2014) सतह जिंक-प्लेटेड या क्रोम-प्लेटेड के साथ

मैनहोल कवर और प्रोटेक्शन रिंग - प्रसिद्ध ब्रांड से Q245R या Q345R (GB/T 713-2014)

गास्केट - नालीदार स्टेनलेस स्टील की अंगूठी और गैर-एस्बेस्टोस आवेषण (एचजी/टी 2050-2019) के साथ पीटीएफई लिफाफा प्रकार के गास्केट

निर्यात करना

हमारे भागीदार

आगंतुक और प्रदर्शनी

सामान्य प्रश्न

क्योंकि हम सटीक रूप से उद्धृत कर सकते हैं और गुणवत्ता वाले उत्पादों की आपूर्ति कर सकते हैं, कृपया अपनी पूछताछ के साथ तकनीकी डेटा प्रदान करें जैसे:

1. आवश्यक डिजाइन और काम करने का दबाव, उपकरण का तापमान

2. काम करने वाले माध्यम का संक्षारण प्रदर्शन या PH मान (यदि है)

3. निकला हुआ किनारा मानक कनेक्ट करें
